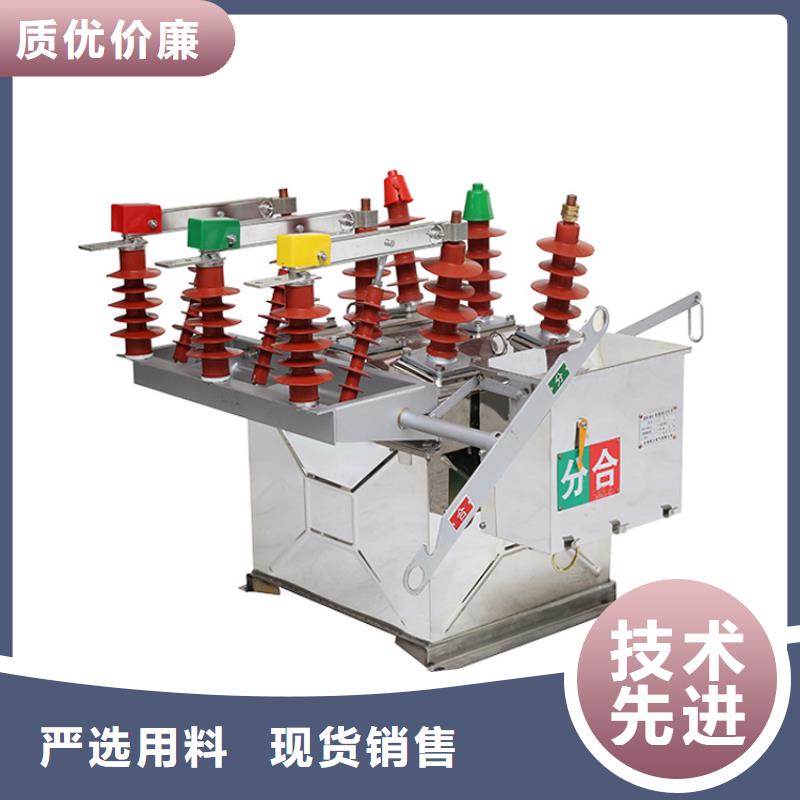

SW2-63/630六氟化硫断路器

•
•
•
•
•

3.相对湿度：日平均值不大于95％，月平均值不大于90％；水蒸汽压日平均值不大于2.2kPa；水蒸汽压月平均值不大于1.8kPa，在高温度期间温度急降时可能凝露。  4.周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染。  5.地震烈度不超过8°。  6.无火灾、、严重污秽及剧烈振动的场所。  二、产品结构：  自身不带操动机构，使用时必须配用合适的操动机构。装设中封式纵磁场真空灭弧室、主轴、分闸弹簧、油缓冲器等部件安装在框架中，机架的后端设有安装孔，供断路器安装固定用。机架前面水平装设六个大爬距绝缘子，上绝缘子固定静支架，下绝缘子固定动支架，动静支架的前部兼作进出线端子，真空灭弧室装设在动静支架之间，主轴通过绝缘拉杆、拐臂与真空灭弧室动导杆连接，动静支架之间还装有大爬距绝缘杆，将两者连接一体，提高了整体钢度。  三、工作原理：  真空断路器配用中封式纵磁场真空灭弧室，当动、静触头在操动机构的作用下带电分闸时，触头间隙将燃烧真空电弧，并在电流过零时熄灭电弧，由于触头的特殊结构，燃弧时间触头间隙会产生适当的纵向磁场，这个磁场可使电弧均匀分布在触头表面，维护低的电弧电压，并使真空火弧室具有较高的弧后介质强度恢复速度，小的电弧能量和小的电腐蚀速度，从而提高了断路器开断短路电流的能力和电寿命。真空断路器额定电流大小不同其主导电回路的截面积会明显不同.由于导电回路截面积的不同使得导电回路尺寸规格不同因此为满足一定的电气静距相间距会明显不同.由于触臂（主回路导电件）、相间距等不同外观上差异也比较明显可以直接判断.对于中置柜用的手车式断路器可从一下具体数据判断：触臂直径 约为45mm额定电流从630~1250A；触臂直径 约为55mm额定电流从1250~1600A；触臂直径 约为79mm额定电流从2000~2500A；触臂直径 约为109mm额定电流从3150~4000A；这些也可以从触头尺寸规格上对应做

也可以是可抽出式的，还可安装于框架上使用工作原理编辑永磁操动机构原理当断路器处于合闸或分闸位置时，线圈中无电流通过， 磁铁利用动静铁芯提供的低磁阻抗通道将铁VS1(VBM7)-12侧装式[1]芯保持在上下极限位置，而不需要任何机械锁扣。当有动作号时，合闸或分闸线圈中的电流产生磁势，VS1-12真空断路器VS1-12真空断路器动、静铁芯中由线圈产生的磁场与永磁体产生的磁场叠加合成，动铁芯连同固定在上面的驱动杆，在合成磁场力的作用下，在规定的时间内以规定的速度驱动开关本体完成开合任务。此机构之所以被称为两位式双稳态原理结构，是由于动铁芯在行程终止的两个位置，不需要消耗任何能量即可保持。而传统的电磁机构，动铁芯是通过簧的作用被保持在行程的一端，而在行程的另一端，靠机械锁扣或电磁能量进行保护。由上述可知，永磁操动机构是通过将电磁铁与 磁铁特殊结合，来实现传统断路器操动机构的全部功能：由 磁铁代替传统的脱锁扣机构来实现极限位置的保持功能，由分合闸线圈来提供操作时所需要的能量。可以看出，由于工作原理的改变，整个机构的零部件总数大幅减少，使机构的整体可靠性有可能得到大幅提高。由于永磁机构本身的特点，可以提高断路器的可靠性，同时合分闸特性又只与线圈参数有关，因此永磁机构的分合闸特性可以通过电子或机系统来控制，实现速度特性的智能控制，具有自检测功能。控制回路可采用电子控制、外接合闸直流接触器。灭弧室灭弧原理VS1-12/ M断路器(配永磁操动机构)采用真空灭弧室，以真空作为灭弧和绝缘介质，灭弧室具有极高的真VS1-12真空断路器VS1-12真空断路器(5张)VS1-12真空断路器，空度，当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时由于触头的特殊结构，在触头间隙中也会产生适当的纵磁场，促使真空电弧保持为扩散型，并使电弧均匀分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残

)严格进行交接验收。真空开关出厂前
已做过试验，但在运往现场安装完毕后，必须进行有关参数的复核。以防止设备在运输中的变化，特别是操动机构与真空开关连接后的问题。主要复测的参数有：合闸跳，分闸同期，开距，超程，合、分闸速度，合、分闸时间，直流接触电阻，断口绝缘水平。  (2)重视缓冲特性的调整。操动机构在高压真空开关机械结构中是为复杂、精度要求高的部分，为了保证高压真空开关的可靠性，一般采取分装式结构，即将操动机构与开关主
体二者分开，由生产条件比较好的工厂集中生产操动机构，然后再将机构的输出轴与开关合而为一，所以机械参数的合理配置与调整，直接关系到高压真空开关的技术性能和机械寿命。满意的缓冲特性应该是运动部件接触缓冲瞬间，缓冲器提供较小的反力，随着缓冲距离的增加，缓冲特性迅速变陡，大可能地吸离能量，达到限制分闸反和分闸行程的目的。  (3)严格控制真空开关的合、分闸速度。真空开关的合闸速度过低时，会由
于预击穿时间加长，而增大触头的磨损量。又由于真空开关灭弧室一般采用铜焊工艺，并且经高温下去气处理，所以它的机械强度不高，耐振性差。如果开关合闸速度过高会造成较大的振动，还会对波纹管产生较大冲击，降低波纹管寿命。通常真空开关的合闸速度为0.6～2m/s，对一定结构的真空开关有着佳合闸速度。真空开关断路时的燃弧时间短，其大燃弧时间不超过1.5 个工频半波，因此，需要严格控制开关的分闸速度。此外，要
求真空开关的分闸缓冲器与合闸缓冲器有较好的特性，尽量减轻分闸或合闸时的冲击力，以保护真空灭弧室的使用寿命。3、温升  高压真空开关的回路电阻是影响温升的主要原因，而灭弧室的回路电阻通常要占高压真空开关回路电阻的50%以上。触头间的接触电阻是真空灭弧室回路电阻的主要组成部分，因为触头系统密封于真空灭弧室内，触头与外壳之间的真空形成了热绝缘，所以触头和导电杆上的热量只能通过动、静导电杆
向外部传导散热。真空灭弧室静端直接与静支架相连，动端则通过导电夹、软连接与动支架相连。因动端连接环节较多，导热路径较长，所以高压真空开关温升的高点多集中于动导电杆与导电夹搭接部位。在实际应用中，有效的利用静端有利于散热的元件，迫使触头间隙热量较多的从静端导出，分流动端的热量，是解决高压真空开关温升偏高的有效措施。4、结论  真空开关优越的技术应用特性，得到了广大用户的普遍认可，随
着经济建设的持续增长，今后将得到越来越广泛的应用。

共享高压真空断路器的控制是通过辅助电路实现的。在主控制室的控制屏上应装有能发出合闸、分闸命令的控制开关或按钮，在断路器上应有执行命令的操动机构(即合闸、分闸线圈)。控制开关和操动机构之间通过控制电缆连接起来。完成高压真空断路器合闸、分闸任务的电气回路称为控制电路。控制电路按操作电源的种类可以分为直流操作和交流操作两类；按采用的接线和设备分，有强电控制和弱电控制两类。一、接触器接触器分为交流接触器(电压AC)和直流接触器(电压DC)，它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。制负载的电器。在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(达800A)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。在接触器的通断是通过控制线圈电压来实现的。根据灭弧的不同结构可以分为真空接触器和普通接触器。根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。在工业电气中，接触器的型号很多，工作电流在5A-1000A的不等，其用处相当广泛。二、高压真空断路器高压真空断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。高压真空断路器按其使用范围分为高压高压真空断路器与低压高压真空断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。高压真空断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。
